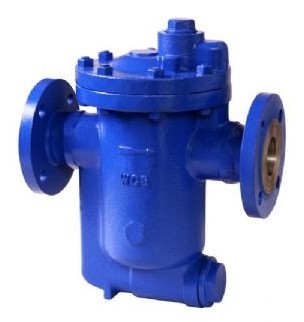

倒吊桶疏水閥概述：
CS45H倒吊桶疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。
【倒吊桶疏水閥SCCV關閉方式】
SCCV關閉系統是自動定心，自動關閉系統(SelfClosingandCente-ringValveSystem）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
【倒吊桶疏水閥主要外型及連接尺寸】
|
倒吊桶疏水閥型號
|
公稱通徑DN(mm)
|
連接方式 |
使用壓力范圍
（Mpa) |
閥體材質
|
最高允許溫度℃
|
外形尺寸 |
|
L |
H1 |
H2 |
W |
|
ES5
(CS15H-3.7.11.16) |
15
20
25 |
內螺紋
ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
ESH5
(CS15H-3.7.11.16P) |
15
20
25 |
內螺紋
ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6·21 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
ESH5F
(CS45H-3.7.11.16P) |
15
20
25 |
法蘭
Flange |
0.01-0.3·0.7·1.1·1.6·21 |
WCB |
350 |
210 |
72 |
94 |
103 |
|
ES8B
(CS15H-5.8.16) |
15
20
25 |
內螺紋
ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
ES8N
(CS15H-5.8.16 |
15
20
25 |
內螺紋
ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
ES8BF
(CS45H-5.8.16) |
15
20
25 |
法蘭
Flange |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
ES8NF
(CS45H-5.8.16)
|
15
20
25 |
法蘭
Flange |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
ES10
(CS15H-8.8.16) |
20-40 |
內螺紋
ZG1/2"-1" |
0.01-0.8·1.2·1.6 |
WCB |
220 |
200 |
93 |
132 |
142 |
|
ES10F
(CS45H-8.12.16) |
15-25
32-50 |
法蘭
Flange |
0.01-0.8·1.2·1.6 |
WCB |
220 |
270 |
93 |
132 |
142 |
|
ES12N
(CS45H-16) |
15-25
32-50 |
法蘭
Flange |
0.01-1.6 |
WCB |
200 |
280 |
93 |
132 |
142 | |
